\ ELETTROEROSIONE PER IL SETTORE AUTOMOTIVE

\ Altoparlante

Tipo di grafite: EDM-3
Tempo totale: 43 ore
Rugosità finale: 18 VDI
Superficie dell’altoparlante: 350 cm2

Lo sgrossamento e la finitura vengono effettuate con un unico elettrodo

\ Scanalature

Dimensioni dell’elettrodo: 40 x 1,5 mm
Materiale dell’elettrodo: Grafite media
Materiale del pezzo: acciaio
Profondità della zeppa: 35 mm

\ Matrice di forgiatura

Materiale di base: acciaio trattato.
2 Elettrodi: grafite EDM100.
Profondità di erosione: 10 mm.
Rugosità finale ottenuta: 25 VDI (1,80 µm Ra).
Tolleranza della cavità ottenuta +/-0.03.
Generatore da 400 Amp.

\ Matrice di sbavatura

Materiale di base: acciaio trattato.
Diámetro del filo: Ø 0,25 mm.
Numero di tagli: un taglio e due rilavorazioni.
Rugosità finale ottenuta: 16 VDI (0,63 µm Ra).

\ Scanalature

Profondità: 35 mm.
Finitura finale: 24 VDI.
Materiale dell’elettrodo: Grafite.
Numero di elettrodi 2.
Angolo dell’elettrodo: 1,4º per lato.
Spessore: 1,4 mm.

MACCHINE

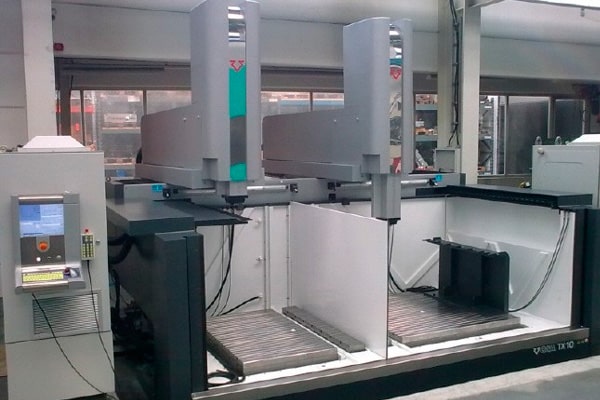

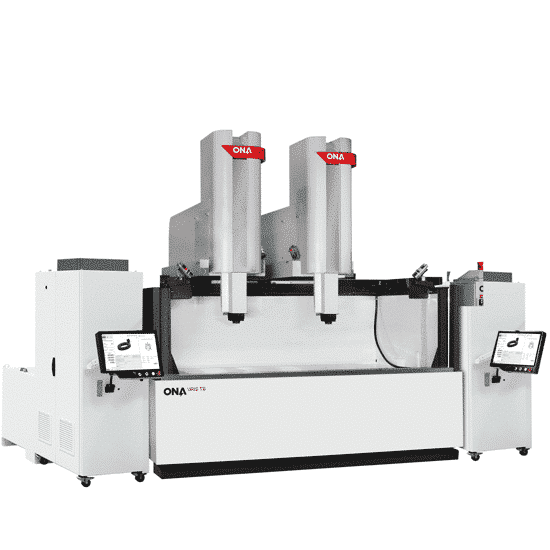

MACCHINA ONA TQX10 CM con 2 ROBOT MACCHINA ONA QX10 C2X

Corsi della macchina X-Y-Z: 2500 x 1500 x 1000 mm.
Dimensioni interne della vasca: 3500 x 2000 x 1250 mm.
Peso max. dell’elettrodo: 100 kg.
Funzionamento dell’asse “C” con estensioni orizzontali lunghe 260 mm.
Teste sommergibili fino a 100 mm di profondità.

Due macchine in una grazie alla divisione della vasca.
ONA TQX10 con tre caricatori per elettrodi: due caricatori per 20 elettrodi ciascuno e uno aggiuntivo, all’interno della vasca, per elettrodi di grandi dimensioni con un peso fino a 110 libbre ciascuno.

Divisore per vasca
Macchina completamente integrata con il sistema di gestione e controllo del cliente
