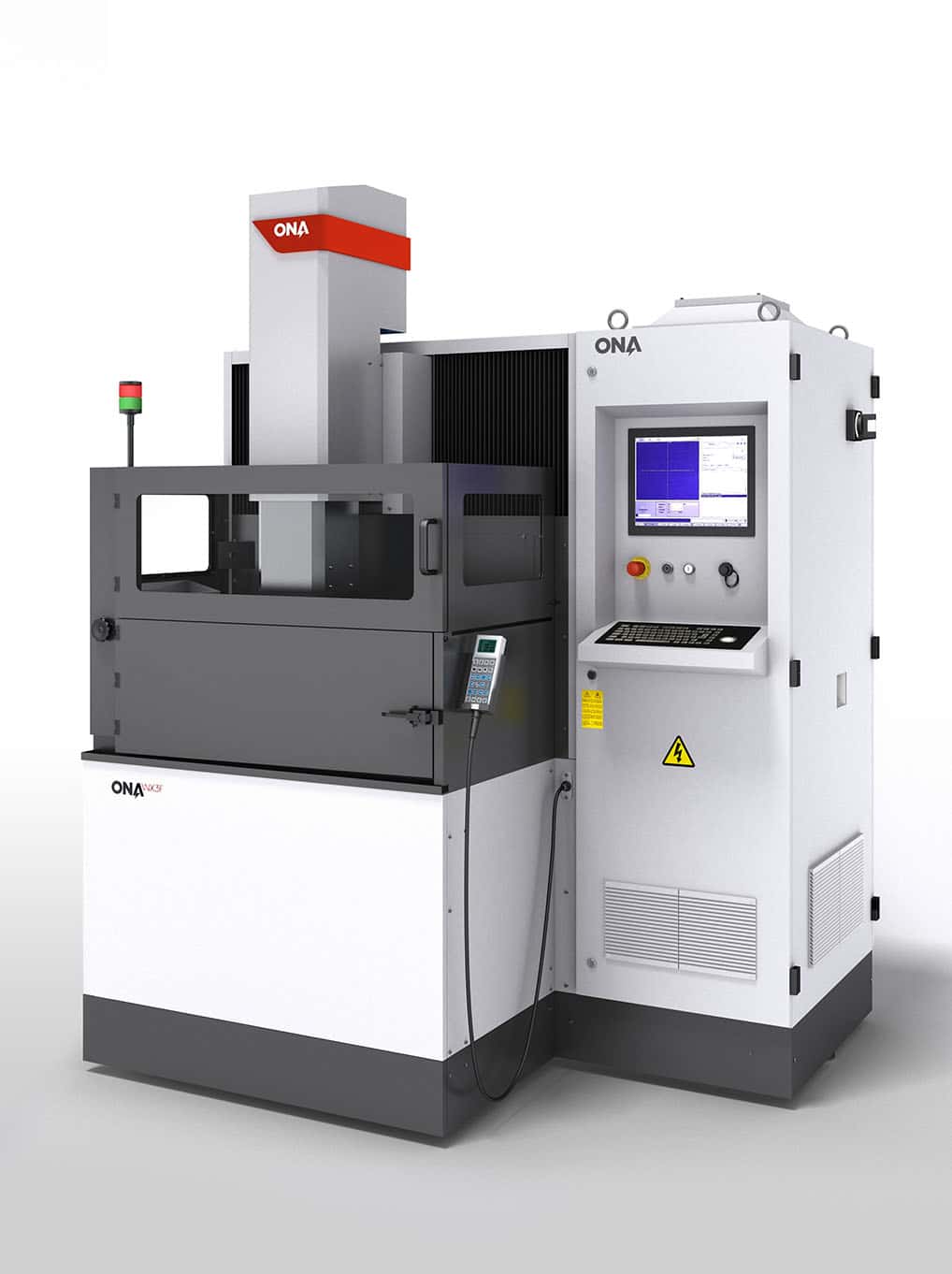

Specifiche ONA NX3F
| Corsa asse X | 400 mm | 15.7 in | |
| Corsa asse Y | 300 mm | 11.8 in | |
| Corsa del portaelettrodo | 300 mm | 11.8 in | |
| Distanza massima tra testa e tavola | 470 mm | 18.5 in | |
| Dimensioni della vasca | Lunghezza | 920 mm | 35.8 in |
| Larghezza | 590 mm | 24 in | |
| Altezza | 350 mm | 13.8 in | |
| Tavola di lavoro | 600 x 400 mm | 23.6 x 19.7 in | |
| Massimo peso del pezzo | 750 kg | 1650 Ibs | |
| Apertura porta della vasca | Fijo | Fixed | |
| Massimo peso dell’elettrodo | 50 kg | 110 Ibs | |
| Rugosità minima | 0,08 – 0,1 µm Ra | 0.08 -0, 1 µm Ra | |
| Potenza del generatore | 100 A | 100 A | |
Benefici della tecnologia NX
- Tecnologia d’impulsi ad alta velocità, che permette ottenere i seguenti risultati:
-
- Tempi di lavorazione ottimali per lavori con difficili condizioni di pulizia.
- Maggiore omogeneità della rugosità su grandi superfici (225 cm² , VDI 20).
- Possibilità di effettuare scanalature di grande profondità con le massime garanzie di qualità e precisione (VDI 20 fino a 100 mm).
-
- Sistema SAAC (Surface Automatic Adaptive Control) che massimizza l’efficienza del generatore nei lavori di erosione in cui si utilizzano elettrodi di superfici evolutive (soprattutto elettrodi con una piccola superficie di partenza).
APPLICAZIONI
>> Griglie
| Tipo di grafite: | EDM-3 |
| Tempo totale: | 43 ore |
| Rugosità finale: | 18 VDI |
| Superficie dell’altoparlante: | 350 cm2 |
Lo sgrossamento e la finitura vengono effettuate con un unico elettrodo
>> Nervatura
| Dimensioni Elettrodo: | 40 x 1,5 mm |
| Materiale elettrodo: | Grafite media |
| Materiale pezzo: | acciaio |
| Profondità Nervatura: | 35 mm |
| Tempo: | 1 h 58 min |
| Usura elettrodo: | -0,006 mm |
>> Superficie omogenea
| Tempo di esecuzione: | 7h 26min |
| Finitura superficiale: | 19 VDI |
| Numero di elettrodi: | 1 |
| Profondità: | 0,05 mm |
| Dimensione del pezzo: | 85 x 85 mm |
>> Stampo fotocamera del cellulare
| Dimensioni della cavità: | <1 mm2 |
| Materiale dell’elettrodo: | Rame |
| Tempo: | 16 min |
| Finitura: | 7 VDI |
| Raggio: | 0,005 mm |
| Materiale pezzo: | SK11 |
CASI DI SUCCESSO
ONA rinnova il settore delle macchine per elettroerosione di Volkswagen Autoeuropa
La fabbrica di automobili di Palmela (Portogallo), una delle più importanti d'Europa, acquisisce 2 modelli ONA (AV35 e QX4) per il settore delle presse e dello stampaggio dei pezzi
Taglio di una matrice di sbavatura per PSA Peugeot Citroën
Nel processo di fabbricazione di matrici di sbavatura di PSA Peugeot Citroën interviene l"elettroerosione a filo sia nella fabbricazione delle nuove matrici che nel processo di riutilizzo delle matrici molto usate.
TESTIMONIANZE
Il sig. Javier Calvo spiega: “Non usiamo elettrodi grandi, ma molti piccoli. Il lavoro di erosione fatto sullo stampo per una griglia frontale richiede fino a 50 elettrodi”..
“La grande complessità dei nostri stampi richiedeva una tecnologia EDM all’avanguardia per soddisfare i nostri requisiti molto severi”, ha spiegato l’Amministratore Delegato Mirko Schnur.
“Abbiamo scelto ONA per l’alta qualità delle sue apparecchiature, l’eccellenza dei suoi servizi e il buon rapporto fornitore/cliente che offre. Consigliamo ONA ogni volta che ci viene chiesto un parere” SIMOLDES GROUP (PT)
Abbiamo scelto ONA perché sono leader nelle macchine di grandi dimensioni, l’AV130 è la più grande macchina a filo sul mercato. Inoltre, è talmente affidabile che la lasciamo lavorare incustodita ogni giorno della settimana e mantiene la sua alta velocità di taglio. STICKEL (Germania)
Abbiamo trovato in ONA un fornitore partner di soluzioni con valori simili ai nostri. Grazie alla sua capacità tecnica e conoscenza, siamo in grado di soddisfare le esigenze di clienti come Safran. HOURAT (FR)
L’acquisizione di un ONA TQX10; con doppia testa e 2 robot, scambiatore a 132 posizioni garantiranno un tempo di funzionamento e una qualità superiore. Un investimento pensato per il nostro futuro, questo è il nostro domani. CONCOURS MOLD (USA) https://www.youtube.com/watch?v=Yc4uWW0NdnA
